尼龙内齿圈鼓形齿式联轴器(TGL型)
尼龙内齿圈鼓形齿式联轴器(TGL型)

尼龙内齿圈鼓形齿式联轴器(TGL型)

尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料,外齿轴套采用45号锻钢,具有尺寸小,重量轻,转动惯量小,噪音小,装拆方便,不用润滑等优点...
立即订购

尼龙内齿圈鼓形齿式联轴器

  TGL型尼龙内齿圈鼓形齿式联轴器为国标型号,我厂生产的另一种尼龙内齿圈联轴器为NL型尼龙内齿圈鼓形齿式联轴器.
  尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料,外齿轴套采用45号锻钢,具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点,可应用于中小转矩的工况环境,例如风机、水泵、润滑泵、纺织机械等。

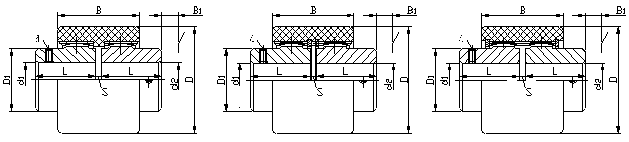

  TGL型鼓形齿尼龙齿圈联轴器有以下三种结构型式:
A---型基本型: B---型内挡圈型: C---型外挡圈型


TGL型鼓形齿式联轴器基本参数和主要尺寸


型号 公称转矩 Tn /N·m 许可转速[n] /r·min-1 轴孔直径 d1、d2 轴孔长度 L J1 D D1 B B1 S d 质量m/kg 转动惯量I
/kg·m2
A型
B型
C型 A型
B型
C型 A型
B型
C型 A型
B型
C型 A型
B型
C型
TGLA1
TGLB1
10 10000 6、7 16 40 - 25 38 - 17 - 4 - 0.2 - 0.00003 -
8、9 20 M5
10、11 22
12、14 27
TGLA2
TGLB2
16 9000 8、9 20 48 - 32 38 - 17 - 4 M5 0.278 - 0.00006 -
10、11 22
12、14 27
16、18、19 30
TGLA3
TGLB3
TGLC3
31.5 8500 10、11 22 56 58 36 42 52 19 - 4 M5 0.482 0.533 0.00012 0.00015
12、14 27 24
16、18、19 30
20、22、24 38
TGLA4
TGLB4
TGLC4
45 8000 12、14 27 66 70 45 46 - 21 26 4 M8 0.815 0.869 0.00033 0.0004
16、18、19 30 56
20、22、24 38
25、28 44
TGLA5
TGLB5
TGLC5
63 7500 14 27 75 85 50 48 - 22 27 4 M8 1.39 1.52 0.00072 0.00088
16、18、19 30 58
20、22、24 38
25、28 44
30、32 60
TGLA6
TGLB6
TGLC6
80 6700 16、18、19 30 82 90 58 48 58 22 27 4 M8 2.02 2.15 0.0012 0.0015
20、22、24 38
25、28 44
30、32、35、38 60
TGLA7
TGLB7
TGLC7
100 6000 20、22、24 38 92 100 65 50 60 23 28 4 M8 3.01 3.14 0.0024 0.0027
25、28 44
30、32、35、38 60
40、42 84
TGLA8
TGLB8
TGLC8
140 5600 22、24 38 100 100 72 50 60 23 28 4 M8 4.06 4.18 0.0037 0.0039
25、28 44
30、32、35、38 60
40、42、45、48 84
TGLA9
TGLB9
TGLC9
355 4000 25、28 44 140 140 96 72 85 34 41 4 M10 8.25 8.51 0.0155 0.0166
30、32、35、38 60
40、42、45、48、50、55、56 84
60、63、65、70 107
TGLA10
TGLB10
TGLC10
710 3150 30、32、35、38 60 175 175 128 95 95 45 45 6 M10 16.92 17.1 0.052 0.0535
40、42、45、48、50、55、56 84
60、63、65、70、71、75 107
80、85 132

注:1、瞬时过载转矩不得大于公称转矩的2倍。
2、质量和转动惯量是各型号中   大值的近似计算值。
3、B1是原动机或工作机安装所的   小尺寸。
4、推荐TGL10~TGL12采用B型。

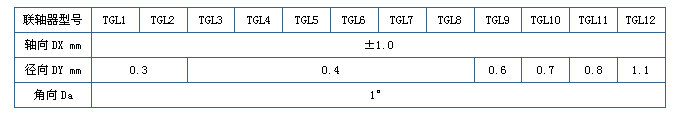

TGL联轴器许用补偿量
