J等型轴向安装联轴器

J型轴向安装联轴器于各种不同主机产品配套使用,周围的工作环境比较复杂,小转矩和以传递运动为主的轴系传动,要求联轴器具有较高的传动...

立即订购

TAG推荐

带制动盘型联轴器带制动轮型联轴器

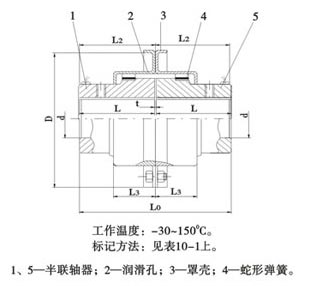

J型轴向安装联轴器

型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	L3	D	间隙 t	重量 kg	润滑油 kg	许用位移量
型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	L3	D	间隙 t	重量 kg	润滑油 kg	径向y	轴向x	角向a
J1	0.045	6000	18-28	47	97	48	24	112	3	2	0.027	0.15	±0.3	0.076
J2	0.14	6000	22-35	47	97	48	25	122	3	2.6	0.048	0.15	±0.3	0.076
J3	0.224	6000	25-42	50	103	51	26	130	3	3.4	0.054	0.15	±0.3	0.076
J4	0.4	6000	32-50	60	123	61	31	149	3	5.5	0.068	0.20	±0.3	0.10
J5	0.63	6000	40-56	63	129	64	32	163	3	7.3	0.086	0.20	±0.3	0.127
J6	0.90	5500	48-65	76	155	67	34	174	3	10	0.113	0.20	±0.3	0.127
J7	1.80	4750	55-80	89	181	89	44	200	3	18	0.172	0.20	±0.3	0.15
J8	3.15	4000	65-95	98	199	96	47	233	3	26	0.254	0.20	±0.3	0.18
J9	5.6	3250	75-110	120	245	121	60	268	6	42	0.427	0.25	±0.5	0.20
J10	8.0	3000	80-120	127	259	124	63	287	6	55	0.508	0.25	±0.5	0.23
J11	12.5	2700	90-140	149	304	143	74	320	6	82	0.735	0.28	±0.5	0.25
J12	18	2400	110-170	162	330	146	75	379	6	123	0.908	0.28	±0.5	0.30
J13	25	2200	120-200	184	374	156	78	411	6	180	1.135	0.28	±0.5	0.33
J14	35.5	2000	140-200	183	372	204	107	476	6	230	1.952	0.30	±0.5	0.40
J15	50	1750	160-240	216	438	216	115	533	6	322	2.815	0.30	±0.5	0.45
J16	63	1600	180-260	216	438	226	120	584	6	449	3.496	0.30	±0.5	0.50

J型轴向安装联轴器于各种不同主机产品配套使用，周围的工作环境比较复杂，如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况，是选择联轴器时考虑的重要因素之一。对于高温、低温、有油、酸、碱介质的工作质量，不宜选用以一般橡胶为弹性元件材料的挠性联轴器，应选择金属弹性元件挠性联轴器，例如膜片联轴器、蛇形弹簧联轴器等。
小转矩和以传递运动为主的轴系传动，要求联轴器具有较高的传动精度，宜选用非金属弹性元件的挠性联轴器。
