小规格万向联轴器

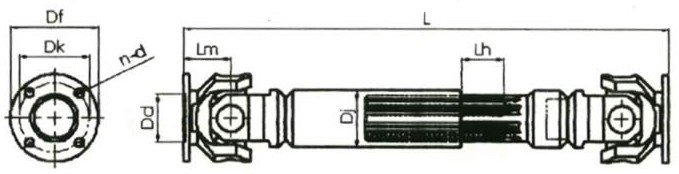

小规格万向联轴器基本参数和主要尺寸

项目数值规格		SWX--58	SWX--65	SWX--75	SWX--90	SWX--100
BH	长度L	325	360	395	435	465
	伸缩量Lh	35	40	40	45	55
WH	长度L	225	245	265	290	300
WD	长度L	116	134	156	180	192
公称转矩N*m		150	250	400	750	1250
Df		58	65	75	90	100
Dk		47	52	62	74.5	84
Dd		30	35	42	47	57
Dj		38	42	50	54	60
Lm		29	34	39	45	48
n-d		4-6	4-7	6-7	4-9	6-9

联轴器的制造、安装、维护和成本。在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动。
