Z2型胀紧联结套
Z2型胀紧联结套

Z2型胀紧联结套

Z2型胀紧联结套...
立即订购

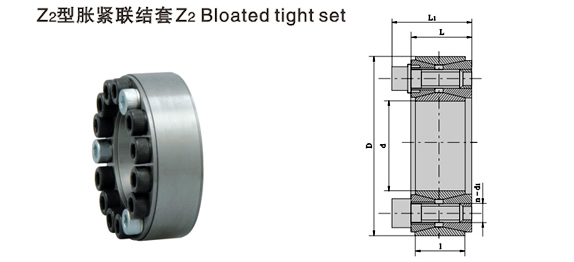

特性:Z2型胀紧套由一个开口的双锥内环,一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧,拧紧时弹性环没有相对于轴毂的轴向移动,与Z1型比较,同样压紧力能产生   大的径向压力,传递   大的载荷。为便于拆卸,在一个压紧环上有拆卸用螺孔,沿圆周共有2~4处。锁紧联结盘广泛应用于包装、印刷、纺织、机床等机械上。
标记示例:
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
安装参考范例:
Z2型胀紧联结套说明



基  本  尺  寸

额定负荷

胀套与轴
结合面上
的压力
Pf
N/mm2

胀套与轮
毂结合面
上的压力Pf′
N/mm2

螺钉的
拧  紧
力  矩
MA
N·m

重  量

kg

   d

D

l

L

L1

d 1

n

轴向力F1KN

转矩M1
KN·m

mm

20

47

17

2O

27.5

M6

8

27

0.27

210

90

14

0.24

22

0.30

195

90

0.23

25

50

9

30

0.38

190

95

O.25

28

55

10

33

0.47

185

95

0.30

30

0.50

175

95

0.29

35

60

12

40

0.70

180

105

0.32

38

63

14

46

0.88

185

105

0.33

40

65

0.92

180

110

0.34

42

72

20

24

33.5

M8

12

65

1.36

200

117

35

0.48

45

75

72

1.62

210

125

0.57

50

80

71

1.77

190

115

0.60

55

85

14

83

2.27

200

130

0.63

60

90

2.47

180

120

0.69

65

95

16

93

3.04

190

130

0.73

70

110

24

28

39.0

M1O

14

132

4.60

210

130

70

1.26

75

115

131

4.90

195

125

1.33

80

120

5.20

180

120

1.40

85

125

16

148

6.30

195

130

1.49

90

130

147

6.60

180

125

1.53

95

135

18

167

7.90

195

135

1.62

100

145

29

33

47.0

M12

14

192

9.60

135

125

2.01

105

150

190

9.98

185

130

2.10

110

155

191

10.50

180

125

2.15

120

165

16

218

13.10

185

135

2.35

125

170

18

220

13.78

180

130

2.95

130

180

34

38

52.0

20

272

17.60

165

120

3.51

140

190

22

298

20.90

165

125

3.85

150

200

24

324

24.20

170

125

4.07

160

210

26

350

28.00

130

4.30

170

225

38

44

60

M14

22

386

32.80

160

120

190

5.78

180

235

24

420

37.80

165

125

6.05

190

250

46

52

68

28

490

46.50

150

115

8.25

200

260

30

525

52.50

150

115

8.65

210

275

50

56

74

M16

24

599

62.89

151

115

295

10.10

220

285

26

620

68.00

150

115

11.22

240

305

30

715

85.50

160

125

12.20

250

315

32

768

96.00

162

125

12.70

260

325

34

800

104.00

165

130

13.20

280

355

60

66

86.5

M18

32

915

128.00

145

115

405

19.20

300

375

36

1020

153.00

150

120

20.50

320

405

72

78

100.5

M20

1310

210.00

120

580

29.60

340

425

224.00

145

115

31.10

360

455

84

90

116.0

M22

1630

294.00

115

780

42.20

380

475

1620

308.00

135

110

44.00

400

495

1610

322.00

130

105

46.00

420

515

40

1780

374.00

135

110

50.00

450

555

96

102

130.0

M24

40

2050

461.25

124

100

1000

65.00

480

585

42

2160

518.40

100

71.00

500

605

44

2240

560.00

123

100

72.60

530

640

45

2330

617.00

121

100

83.60

560

670

48

2440

680.00

120

100

85.00

600

710

50

2580

775.00

118

100

91.00

630

740

52

2680

844.00

117

105

94.00

670

780

56

2820

944.00

116

100

101.00

710

820

60

2970

1054.00

115

100

106.00

750

860

62

3130

1173.00

115

100

112.00

800

910

66

3260

1300.00

112

100

118.00

850

960

70

3500

1487.00

113

100

125.00

900

1010

75

3680

1650.00

112

100

132.00

950

1060

80

3870

1838.00

100

139.00

1000

1110

82

4000

2000.00

110

100

146.00

注:Z2型胀紧联结套螺钉的机械性能等级为12.9级。
